无人机足球作为一项融合航空技术与体育竞技的创新运动，正在全球青少年群体中迅速兴起。这项运动不仅培养了青少年的科技素养和团队协作能力，更推动了四轴飞行器技术在稳定性、操控性和抗干扰性等方面的突破。

比赛飞行器设计规范与结构特点

青少年无人机足球比赛用四轴飞行器具有严格的规格标准，这些标准既确保了比赛的公平性，又兼顾了安全性和技术表现力。根据2025年中国无人机足球联赛竞赛规则，参赛飞行器必须采用全包围球形结构，轴距控制在215±10mm范围内，整体直径不超过400±20mm，起飞重量(含保护罩和电池)需保持在750±50g区间。这种标准化设计使不同团队的飞行器具有可比性，同时将碰撞风险降至最低。

动力系统配置：比赛用机普遍采用无刷电机驱动三叶非金属桨叶的组合，这种配置在推力效率与安全性之间取得了良好平衡。电机呈X型布局（电机1与3逆时针旋转，电机2与4顺时针旋转），通过反向扭矩抵消陀螺效应，确保基础飞行稳定性。动力电池限定为3.7V(1S)550mAh锂聚合物电池，这种统一规格既保证了足够5-8分钟的比赛续航，又避免了过高能量带来的安全隐患。

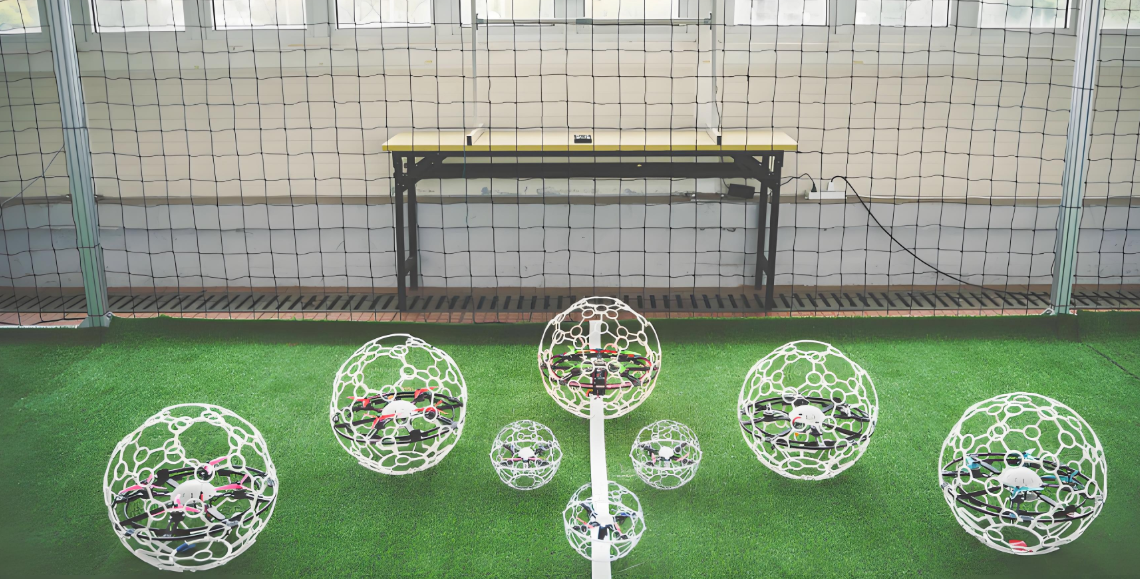

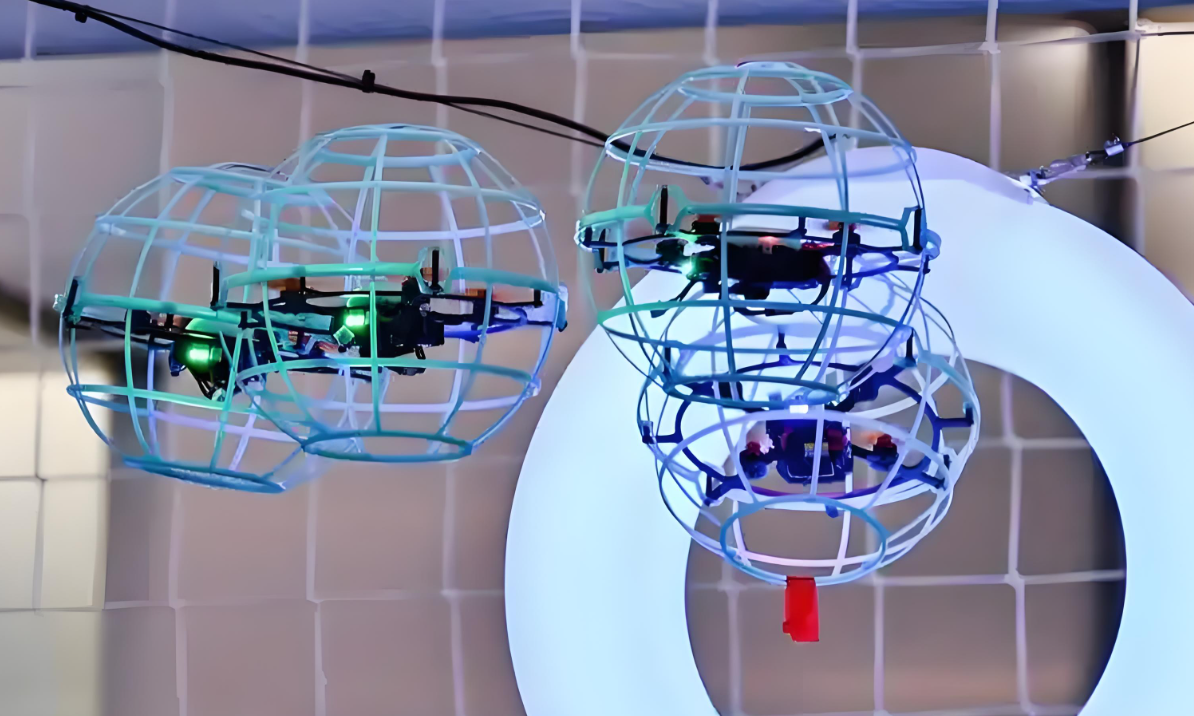

球形保护框架：飞行器的外框架设计是无人机足球区别于常规四轴飞行器的显著特征。框架必须采用塑料或复合材料，禁止使用金属材质，底部允许平面设计但弧高不超过20mm。全包围结构将所有运动部件封闭在内，碰撞时通过弹性变形吸收动能，保护内部精密元件。框架采用分体式模块化设计，便于快速更换损坏部件，降低维护成本。不同队伍使用颜色迥异的框架，增强视觉辨识度，最高比赛速度可达100km/h时仍能保持结构完整。

气动特性是另一关键考量。球形框架虽非理想气动外形，但通过精心设计的开孔布局（通常顶部开孔率30%-40%，底部10%-20%），可在飞行阻力与电机散热间取得平衡。桨叶周围的气流通道经过优化，避免排气湍流相互干扰，提升动力效率约15%。部分参赛队尝试在框架表面增加微型涡流发生器，改善高速转向时的气流分离现象，但这种创新需在规则允许范围内。

飞行控制系统与稳定技术

无人机足球比赛用四轴飞行器的控制中枢是其实现精准操控的核心所在，这套系统需要在高速对抗环境下保持极端稳定性。不同于常规无人机，比赛用机必须应对频繁碰撞、快速变向等特殊工况，这对飞控算法提出了更高要求。

传感器融合技术：现代比赛用机普遍配备六轴惯性测量单元(IMU)，包含三轴陀螺仪和三轴加速度计，以1000Hz以上的频率采集飞行姿态数据。先进型号还集成气压计和光学流传感器，在GPS信号受限的室内场地仍能维持位置稳定。传感器数据通过卡尔曼滤波器融合处理，消除单一传感器的噪声和漂移，将姿态解算误差控制在0.1°以内。在2023年天府杯比赛中，冠军队的飞行器即使在受到撞击后，也能在0.2秒内恢复稳定，这得益于优化的传感器融合算法。

飞行控制算法：无人机足球的控制策略需平衡响应速度与稳定性。比例-积分-微分(PID)控制仍是主流方案，但其参数设置与传统无人机显著不同——更高的微分项抑制机体晃动，适中的积分项避免转向迟滞。部分队伍试验模糊控制和自适应控制算法，使飞行器能根据受损程度自动调整控制参数。飞控以400-500Hz的频率调节电机转速，通过改变四个电机的相对转速实现俯仰、横滚和偏航控制。值得注意的是，球形保护罩的存在改变了气动特性，控制算法需补偿框架旋转带来的额外角动量。

操控响应优化：为适应不同水平选手，比赛用机通常提供多档灵敏度设置。新手模式下，飞控会限制最大倾角和角速度，避免过度操作；专业模式则解除限制，允许45°以上的大角度机动，实现快速攻防转换。遥控器采用2.4GHz或5.8GHz无线通信，延迟控制在20ms以内，确保操控指令实时响应。EDE全国青少年大赛数据显示，优秀选手的操控延迟感知阈值为50ms，低于此值才能准确执行"带球过人"等精细动作。

特技动作实现：竞技级飞行器支持预设特技功能，如360°翻滚、急停转向、蛇形机动等，这些动作可一键触发，大幅提升比赛观赏性。特技实现依赖于精确的电机同步控制——翻滚动作需要对角电机加速，同侧电机减速；急停则需四个电机瞬时反向推力。部分控制系统引入机器学习技术，通过分析历史比赛数据优化特技执行参数，使相同动作的完成时间缩短10%-15%。

安全防护与可靠性设计

无人机足球作为一项充满激烈对抗的竞技运动，其安全设计直接关系到青少年参与者的身心健康和赛事可持续性。现代比赛用四轴飞行器通过多重防护机制确保高速碰撞中的人身安全和设备完整，这些设计已成为该项运动得以推广的重要基础。

全包围保护框架：比赛规则明确要求飞行器所有运动部件必须完全封闭在球形防护结构内，框架材质限定为非金属材料（通常为聚碳酸酯或ABS工程塑料），单个开放面积不超过150cm²。这种设计使飞行器在100km/h速度下碰撞时，接触峰值力控制在50N以下，远低于人体疼痛阈值。框架采用蜂窝状结构设计，壁厚2-3mm，通过弹性变形吸收碰撞能量，实验室测试显示可承受从10米高度自由落体的冲击。值得注意的是，框架底部允许小范围平面设计，便于飞行器在地面滚动时保持方向可控性，这对发球和战术暂停尤为重要。

应急安全机制：飞行器配备多级保护电路：当检测到持续碰撞（超过500ms）或姿态异常（倾斜角>60°）时，自动切断电机电源；电池组设有独立过流保护，即使主控失效也不会持续放电。部分高端型号采用双冗余飞控设计，主控异常时备用系统立即接管，确保安全降落。2025年新规要求所有参赛飞行器必须通过"针刺测试"——模拟电池被框架碎片刺穿时的安全表现，必须确保不起火不爆炸。观众席设置5米隔离带，防止电磁干扰医疗电子设备，这一措施源于早期比赛中电磁脉冲影响心脏起搏器的教训。

安全训练体系是整体防护的重要环节。赛事组织方开发了阶梯式培训课程：初学者先在模拟器上掌握基础操控，再使用限速30km/h的练习机，最后过渡到全功能比赛用机。安全规程要求操作员必须佩戴护目镜，场地周围布置防护网，急救团队随时待命。部分队伍创新性地使用VR设备进行碰撞处置训练，通过虚拟场景培养。
