无线电侦测测向设备的核心目标是通过接收和分析电磁波信号，确定信号源的方位（AOA，到达角）并解析其通信协议。此类设备通常由测向天线阵列、双通道接收机、信号处理单元、协议解析模块以及显示控制系统组成。

1. 双通道硬件架构：

双通道测向系统采用两组天线单元（如正交偶极子或螺旋天线），分别接入两个幅相特性一致的独立接收通道。信号通过频率分割或时间分割技术同步传输至接收机，确保两路信号的相位差与入射方向直接关联。

2. 信号处理流程：

接收机对两路信号进行混频、滤波和数字化处理，随后通过运算单元计算相位差，并结合天线阵列的几何布局（如间距与排列规律），利用泰勒级数展开法或最小二乘法等算法解算入射角（AOA）。

AOA测向关键技术解析

1. 相位差测向原理：

双通道测向的核心是基于信号到达不同天线的时间差（即相位差）。假设信号以平面波形式入射，相位差Δφ与入射角θ满足关系式：  \[ Δφ = \frac{2πd}{\lambda} \sinθ \]  其中，\(d\)为天线间距，\(λ\)为波长。通过高精度相位测量（精度可达0.1°），系统可实现±1°以内的测向误差。

2. 相关干涉测向技术：

相比单通道系统，双通道相关干涉法通过实时比对两路信号的幅度和相位特性，结合预存的天线方向图数据库，显著提升了抗干扰能力与多径环境下的测向精度。典型应用场景中，其测向范围可达360°全向覆盖，频率响应支持从HF到UHF频段。

双通道技术的性能优势

1. 精度与稳定性：

双通道接收机通过并行处理两路信号，避免了单通道切换引入的时间误差，同时通过幅相校准技术抑制通道失衡，使测向灵敏度提升至-120dBm级别。

2. 动态范围与抗干扰：

双通道设计支持宽动态范围信号处理（>90dB），可同时捕获强信号与弱信号。在复杂电磁环境中，结合自适应滤波技术，能够有效滤除同频干扰，提高信噪比。

协议解析与协同工作机制

1. 协议解码功能：

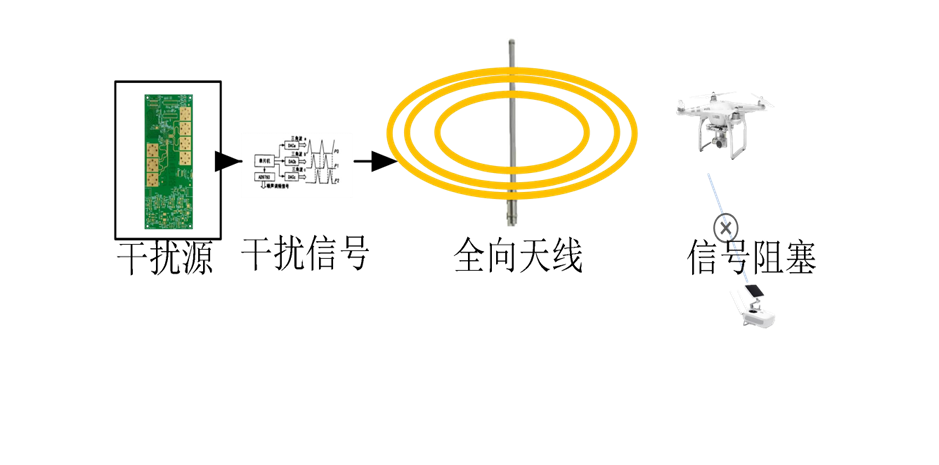

在完成AOA定位后，设备通过协议解析模块对信号进行解调与解码。该模块通常集成多种通信协议库（如Wi-Fi、蓝牙、LoRa等），支持实时识别调制方式、数据帧结构及加密特征。例如，针对无人机反制场景，系统可解析无人机遥控信号的跳频规律，并触发定向干扰。

2. 数据融合与态势生成：

协议解析结果与AOA数据融合后，系统可生成频谱态势图，标注信号类型、方位及威胁等级。智能控制单元进一步实现“侦测-识别-打击”闭环操作，典型应用响应时间小于5秒。

典型应用与未来趋势

1. 军事安防领域：

双通道测向设备在电子战、反无人机系统中发挥关键作用。例如，中东地区部署的察打一体系统，通过全频段侦测与协议解析，可在5分钟内完成目标定位与压制。

2. 民用与科研方向：

在无线电频谱管理、灾害应急通信等领域，设备的小型化与智能化成为趋势。模块化设计使重量减轻40%，且支持AI驱动的信号分类算法，进一步提升复杂环境下的自适应能力。

双通道无线电侦测测向设备通过AOA技术与协议解析的深度结合，实现了高精度定位与信号智能分析的统一。随着5G与物联网技术的普及，其在频谱资源管控、智能反制等领域的应用将进一步扩展，推动无线电侦测技术向实时化、网络化方向演进。
