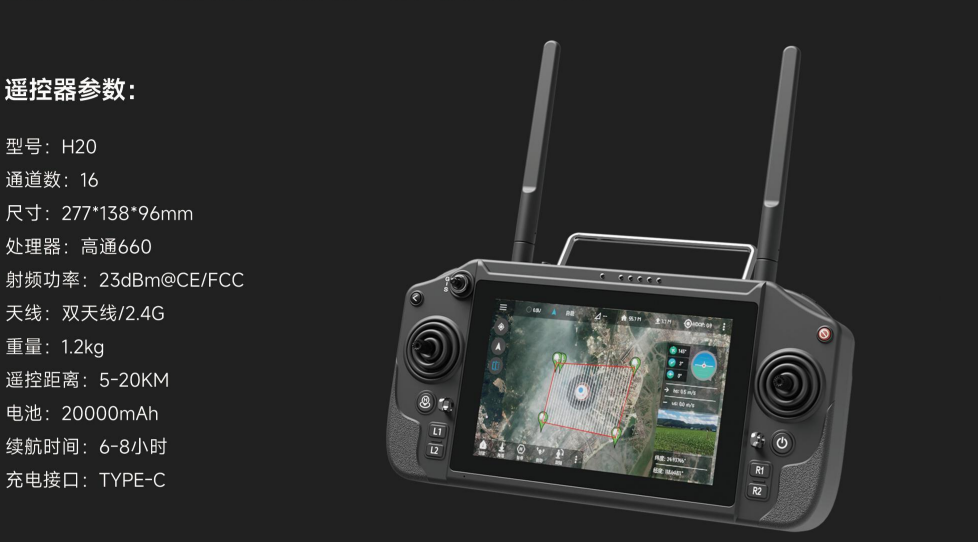

以下为无人机手持机（遥控器）硬件设计功能的详解，综合通信架构、核心模块及技术趋势，适用于工程开发参考：

一、主控系统：数据处理中枢

1. 处理器选型

微控制器（MCU）：STM32F4/F7系列为主流，满足实时控制需求（响应时间<1ms），成本低且外设丰富（支持多路PWM/ADC）。

高性能SoC：树莓派或NXPi.MXRT系列用于需要图像传输/AI处理的场景（如实时图传分析），但功耗较高。

冗余设计：高端遥控器采用双STM32架构，主MCU处理控制指令，协处理器专责通信加密，提升可靠性。

2. 核心功能

指令编码：将摇杆模拟信号转为数字指令（如SBUS/D-BUS协议），压缩为18字节数据帧传输。

双向通信：接收无人机回传的电池状态、GPS定位等数据，通过OLED/LCD屏显示。

二、通信链路：低延迟传输保障

1. 无线模块设计

频段选择：

  2.4GHz：主流方案（传输距离1-3km），抗干扰强，支持跳频技术。

  5.8GHz：用于高清图传，但穿透力弱于2.4GHz。

芯片方案：

TI CC2500/NRF24L01+PA：低成本方案，速率2Mbps。

高通QCA系列：支持MIMO技术，用于4K图传遥控器。

2. 协议与安全

通信协议：DBUS协议为主流，需反相器处理电平匹配问题。

加密机制：AES-128硬件加密防止信号劫持。

三、人机交互：操控与反馈设计

1. 控制输入模块

摇杆传感器：霍尔传感器（非接触式）替代电位器，寿命>100万次，精度±0.1°。

辅助控件：

拨轮（控制云台俯仰）。

自定义按键（一键返航/拍照）。

2. 显示与反馈

屏幕类型：

     | OLED       | 低功耗、高对比度          | 基础状态显示         |

     | LCD触摸屏  | 支持地图操作、参数调整    | 专业级地面站遥控器  |

振动马达：低电量/失联预警触觉反馈。

四、电源与结构设计

1. 电源管理系统

电池方案：2S-3S锂电（7.4V-11.1V），容量≥5000mAh保障续航>4小时。

电源管理IC：

支持QC3.0快充（Type-C接口）。

多路DC-DC转换：3.3V供MCU，5V供外设，效率>90%。

2. 结构工程要点

人体工学：握持区曲面设计+防滑橡胶涂层，厚度≤45mm。

散热设计：金属中框导热，避免SoC降频。

五、扩展接口与未来趋势

1. 可扩展接口

   - USB-OTG：支持手机互联（APP调参）。

   - MicroSD卡槽：存储飞行日志。

2. 技术演进方向

低功耗蓝牙（BLE 5.2）：手机直连控制，简化轻量级无人机操作。

毫米波雷达：手势识别操控（实验室阶段）。

> 设计挑战：

> - 抗干扰：需在PCB层做屏蔽罩与接地优化。

> - 续航平衡：高性能处理器与电池容量的矛盾（建议动态功耗调节）。

当前无人机手持机正朝着高度集成化（单芯片整合通信与控制）、智能化（语音/手势控制）及轻量化（碳纤维结构）方向发展，硬件设计需在功耗、成本与功能间寻求最优解。
