以下为无人机楼栋测绘安全隐患排查技术的系统性详解，整合高精度数据采集、智能分析与应用实践，结合前沿案例与技术参数，分为技术原理、作业流程、隐患识别能力、创新模式及发展趋势五部分：

一、技术原理：多源传感融合与数字孪生建构

1.高精度数据采集系统

视觉-激光融合探测：搭载4K光学变焦相机（识别0.2mm级裂缝）与激光测距仪，实现毫米级精度建模；热成像仪探测墙体空鼓（温差＞2℃即预警）。

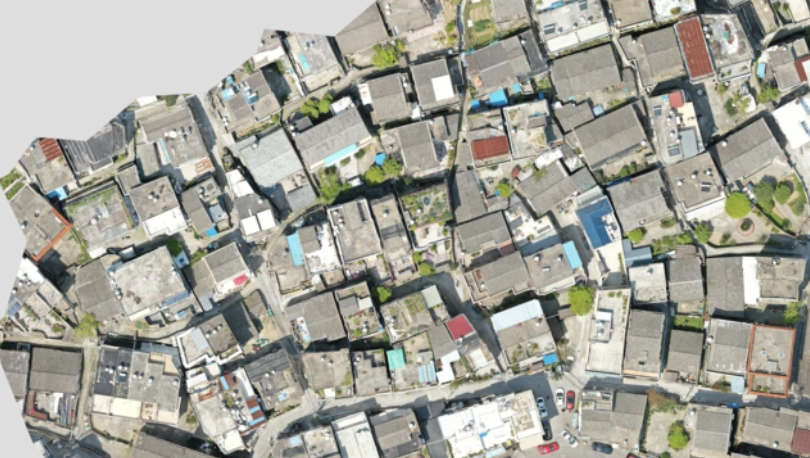

三维点云重构：通过倾斜摄影生成50万点/㎡密度的建筑点云，构建厘米级精度的数字孪生模型，标注裂缝位置、长度及发展趋势。

2.智能诊断算法

深度学习缺陷识别：基于CNN模型训练10万+标注样本，对裂缝、渗水、结构变形等8类隐患自动分类，准确率＞92%。

安全风险评级：综合裂缝深度、位置、发展速度等参数，输出隐患风险等级（如红色/黄色/蓝色预警）。

二、标准化作业流程

1. 前期准备阶段

|航线规划  | 根据建筑结构划分航摄分区，设定航高与重叠度    | 航向重叠≥85%、旁向重叠≥65%，GSD≤1cm；规避禁飞区与电磁干扰源 |

|控制点布设| 在楼顶及立面布设标靶点    | 采用GPS-RTK定位，平面误差≤2cm，高程误差≤3cm     |

2. 数据采集阶段

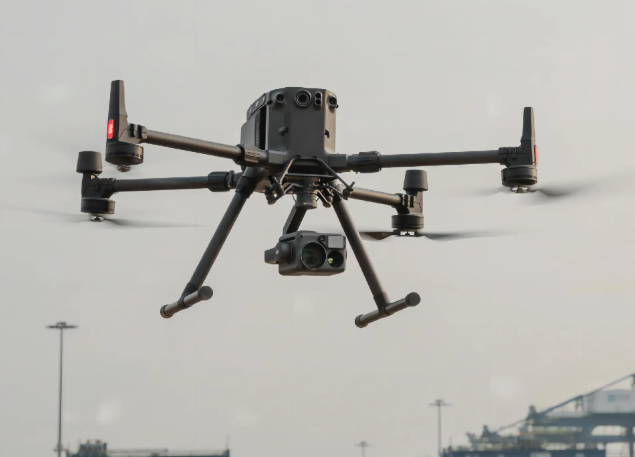

自主飞行避障：搭载激光雷达+双目视觉传感器，实现室内外复杂环境厘米级避障（响应延时＜0.1s）。

多角度覆盖：采用“环绕飞行+立面扫描”模式，确保外立面100%无盲区覆盖。

3. 数据处理与诊断流程

   A[原始影像/点云数据]-->B[空三加密与三维重建]

   B-->C[AI缺陷自动标注]

   C-->D[隐患风险量化评估]

   D-->E[生成诊断报告与维修方案]

三、核心隐患识别能力对比

|外立面裂缝    | 肉眼观测遗漏微裂缝        | 0.2mm级裂缝识别，自动标记长度/走向          | 上海虹口区检测10余栋楼 |

|空鼓脱落       | 敲击法效率低且危险        | 热成像温差检测+点云厚度分析，空鼓定位误差≤5cm        | 杭州蒋村街道全域扫描  |

|结构变形       | 需架设全站仪耗时数天| 周期性扫描对比形变量，监测精度达毫米级      | 厦门鹭岛华庭社区网格化监测 |

|违规搭建       | 高空视角缺失    | 楼顶360°全景建模，自动识别违建物体积与位置      | 海陵区排查全区屋顶    |

四、创新应用模式

1.“无人机+网格化”社区治理

   社区划分无人机责任网格，定期自动巡航并推送异常数据至管理平台（如鹭岛华庭社区实现周级全覆盖巡查）。

2.平战结合基础设施

   低空经济建设的起降点与通信网络，战时转为应急监测基站；民用物流无人机算法迁移至灾后建筑损伤评估。

3.成本革命

   检测成本降至3元/㎡（仅为人工50%），上海虹口区推广后年节省排查费用超千万。

五、挑战与未来演进

1.技术瓶颈突破

复杂环境适应性：开发抗强风（≥7级）无人机，提升雨天作业能力。

室内探测升级：SLAM技术实现无GPS环境下自主飞行建模，解决楼梯井、管道间盲区。

2.法规与标准化建设

   建立无人机测绘资质认证体系（如适航标准、数据处理规范），避免隐私侵犯与数据泄露风险。

3.AI诊断深度进化

   引入Transformer模型预测隐患演化趋势，如裂缝扩展速率预警坍塌周期。

结论：构建城市安全“数字免疫系统”

无人机楼栋测绘已从单一数据采集工具进化为智能诊断-决策中枢：

-短期价值：解决传统检测中“效率低、盲区多、高风险”痛点，实现隐患早发现早干预；

-长期生态：通过数字孪生城市累积建筑全生命周期数据库，为城市规划与灾害防控提供核心支撑。

> 注：技术参数与案例截至2025年7月，综合各地政府报告与企业技术白皮书。
