无人机测绘技术（UAV Photogrammetry）是近年来快速发展的地理信息获取手段，结合了无人驾驶航空器（UAV）、遥感传感器、定位导航技术及数据处理算法，形成了一套完整的理论体系。其核心是通过无人机平台搭载传感器，高效获取地表空间数据，并通过后期处理生成测绘产品。该技术因其灵活性、低成本和高分辨率的特点，广泛应用于国土测绘、灾害监测、智慧城市等领域。

无人机测绘技术的理论基础

1.摄影测量学基础

无人机测绘的核心理论源于摄影测量学，包括共线方程、立体像对匹配、空中三角测量等。共线方程描述了像点、摄影中心与地面点之间的几何关系，是影像空间定位的数学基础；立体像对匹配则通过多视角影像重建三维信息；空中三角测量通过少量控制点实现大范围区域的高精度定位。

2.遥感原理

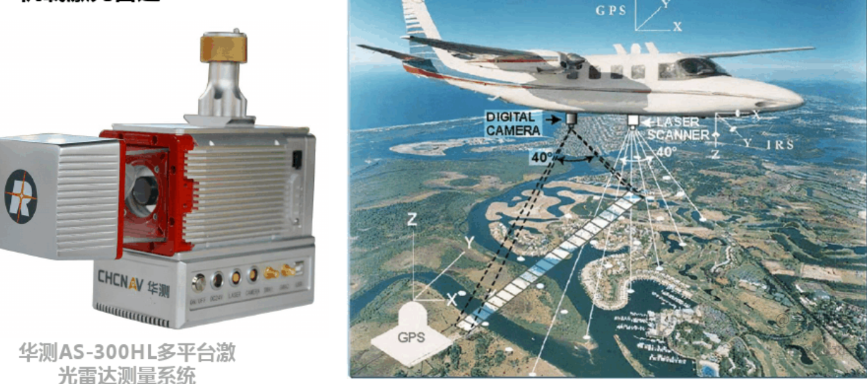

无人机搭载的多光谱、热红外或激光雷达（LiDAR）传感器需依据遥感理论进行数据解译。例如，多光谱影像通过波段组合反演地表植被指数（NDVI），而LiDAR通过激光脉冲测距生成数字高程模型（DEM）。

3.定位与导航技术

无人机依赖全球导航卫星系统（GNSS）和惯性测量单元（IMU）实现高精度定位。实时动态差分技术（RTK/PPK）可将定位精度提升至厘米级，确保影像几何精度。

技术框架与关键环节

1.系统组成

硬件平台：包括固定翼、多旋翼无人机，需根据任务需求选择续航能力与载荷。

传感器：光学相机（可见光、多光谱）、LiDAR、倾斜相机等。

地面控制系统：规划航线（如仿地飞行）、监控状态及数据链传输。

2.数据采集流程

航线规划：基于重叠度（航向80%、旁向60%）和分辨率（GSD）设计飞行参数。

质量控制：检查影像曝光、姿态角稳定性及GNSS信号完整性。

3.数据处理技术

点云生成：通过运动恢复结构（SFM）算法从影像中提取密集点云。

三维建模：利用多视立体匹配（MVS）构建实景三维模型。

产品输出：生成正射影像（DOM）、数字表面模型（DSM）及矢量地图。

核心技术方法

1.多视角影像匹配

采用SIFT、SURF等特征点算法实现同名点匹配，结合光束法平差优化空三精度。

2.融合定位技术

RTK与IMU组合导航可补偿无人机动态飞行中的位置漂移，尤其在弱GNSS信号环境下。

3.人工智能辅助解译

深度学习（如U-Net、Mask R-CNN）用于自动识别地物分类或灾害变化检测。

误差分析与精度控制

1.误差来源

 传感器误差（镜头畸变、时间同步）；

 定位误差（GNSS信号延迟、IMU漂移）；

 环境误差（风速、光照变化）。

2.精度提升方法

 引入地面控制点（GCPs）校正系统误差；

 使用检校场标定相机内参；

 优化平差算法（如引入抗差估计）。

应用领域拓展

1.国土测绘：快速更新1:500地形图，适用于农村地籍测量。

2.应急响应：灾害现场快速建模（如滑坡体积计算）。

3.智慧城市：结合BIM进行精细化城市管理。

挑战与未来方向

1.技术瓶颈

 复杂场景下的自动化处理（如植被遮挡）；

 长续航与高载荷的平衡。

2.发展趋势

 集群无人机协同测绘；

 边缘计算实现实时数据处理；

 5G传输与云计算深度融合。

无人机测绘技术理论体系以摄影测量与遥感为根基，融合多学科技术，形成从数据采集到智能分析的完整链条。未来，随着算法与硬件的迭代，其将在高精度、实时化及自动化方向持续突破，进一步重塑传统测绘范式。
