在山区物流、应急救援等场景中，无人机需克服地形阻挡、信号衰减等挑战，实现稳定可靠的超视距（BLOS）运输。以10公里级翻山运输为目标的数据链技术，需融合动态路由、抗干扰传输、智能中继等核心模块，以下从技术架构、关键挑战及解决方案展开分析。

一、数据链系统架构与工作原理

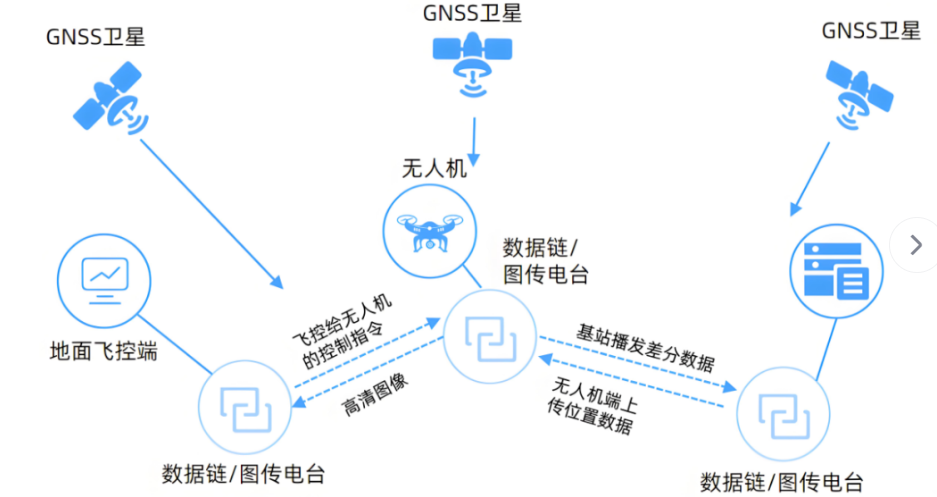

远距离运输数据链采用 “三链路协同”架构，确保信号跨越山体阻隔：

1. 上行链路（Uplink）：地面控制站→无人机，传输航线规划、紧急指令等控制信号，采用DES/AES加密保障安全性。

2. 下行链路（Downlink）：无人机→地面站，回传飞行状态、货物传感器数据及实时图像，带宽需求高达300Mbps（如Ku频段系统）。

3. 中继链路（Relay）：通过中转无人机或地面中继站构建“信号跳板”，解决山体遮挡导致的直射信号中断问题。例如大疆FC100在甘孜山区运输中，采用动态中继节点接力传输，实现10分钟跨山配送。

运行流程：

信号感知：无人机搭载认知无线电模块，实时扫描电磁环境，自动避开拥堵频段（如2.4GHz公共频段）。

动态路由：根据山体高度、气象数据动态规划中继路径，如某系统在六级海况下仍通过六自由度隔振平台保持链路稳定。

冗余切换：主链路（视距LOS）失效时，自动启用卫星链路或4G/5G备份通道（超视距BLOS），切换延时＜50ms。

二、翻山场景的核心技术挑战与突破

1. 山地信号衰减与多径干扰

挑战：山体反射导致信号多径传播，引发相位抵消（如5GHz频段衰减率高达0.3dB/km）。

解决方案：

智能反射面技术：部署可编程电磁表面重构信号波束，将传输距离延伸至82公里（较传统提升37%）。

MIMO多天线技术：利用空间分集抵消信道衰落，如Ku频段系统通过4×4 MIMO阵列提升信噪比12dB。

2. 复杂电磁环境抗干扰

动态跳频扩频（FHSS）：在1秒内切换1600个频点，规避恶意干扰。

功率自适应控制：根据飞行距离动态调整发射功率（如10km时提升至2W），平衡续航与信号强度。

3. 高原环境适应性

温控保障：采用模糊PID算法控制机载电路板温差（±2℃），防止低温导致元件失效。

动力补偿：高原空气稀薄时提升电机转速，如大疆FC100在甘德尔山1300米海拔通过电机增量补偿维持悬停稳定性。

三、关键技术模块详解

1. 中继传输系统

自组网协议：无人机集群构建Mesh网络，节点间通过AODV协议自动寻路，延时＜10ms。

定位增强：结合RTK差分定位与惯性导航（IMU），山区间定位精度达厘米级（如顺丰无人机航线误差＜2米）。

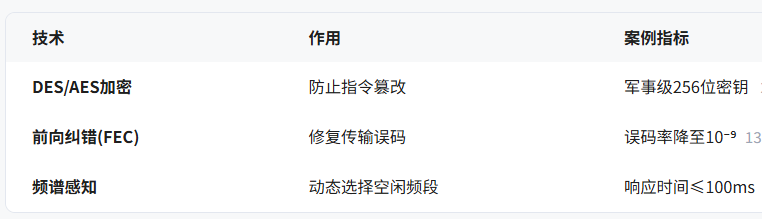

2. 抗干扰与安全保障

3. 能源与载重优化

轻量化设计：碳纤维机身减重30%，延长续航至45分钟（载重5kg）。

动态功耗管理：通信模块占整机功耗15%，休眠模式节省40%电量。

四、实战案例：甘孜山区10KM运输

乌金市海金公司在长虹110千伏工程中，运用大疆FC100无人机实现 “8分钟翻越1300米高山”：

1. 路径规划：预先激光扫描山体建模，避开峡谷强风区；

2. 中继部署：在半山腰设置太阳能中继站，解决盲区问题；

3. 抗风策略：六自由度隔振平台抵消侧风扰动，落点偏差＜0.5米。

该项目降低运输成本70%，化解了传统骡马运输的“卡脖子”难题。

五、未来挑战与发展方向

1. 频谱效率瓶颈：现有技术下，高清视频回传与控制指令竞争带宽，需引入毫米波或太赫兹通信。

2. 智能协同升级：集群无人机需强化分布式AI决策能力，实现自主避障与编队重组。

3. 标准化推进：统一数据链协议（如STANAG 7085），促进跨平台互联。

技术为翼，翻越山海之限。无人机远距运输数据链的进化，本质是通信、控制、能源技术的三重交响。当电磁波穿透群山阻隔，当中继节点在空中织就信息之网，人类对空间的征服便从“不可达”走向“即时达”。未来的突破，必在频谱效率与智能协同的深水区中孕育而生。
