一、需求分析与设计规划

1.明确功能定位

    确定用途（如航拍、植保、竞速或实验性设计），影响后续规格选择。例如：

    航拍机需云台和减震结构；

    植保机需载重喷洒系统（药箱容量≥5L，喷头雾化颗粒200-300μm）；

    竞速机追求轻量化（机架碳纤维材质，轴距＜250mm）。

    设计工具：使用CAD软件（如Fusion 360）构建3D模型，优化机身布局与重心分布。

2.核心参数设定

    轴距（对角线电机间距）：小型机300–450mm，大型植保机700mm×550mm；

    负载能力≥目标载重（如电池+相机+云台）；

    续航时间（通过电池容量/总功耗估算）。

二、材料准备与框架制作

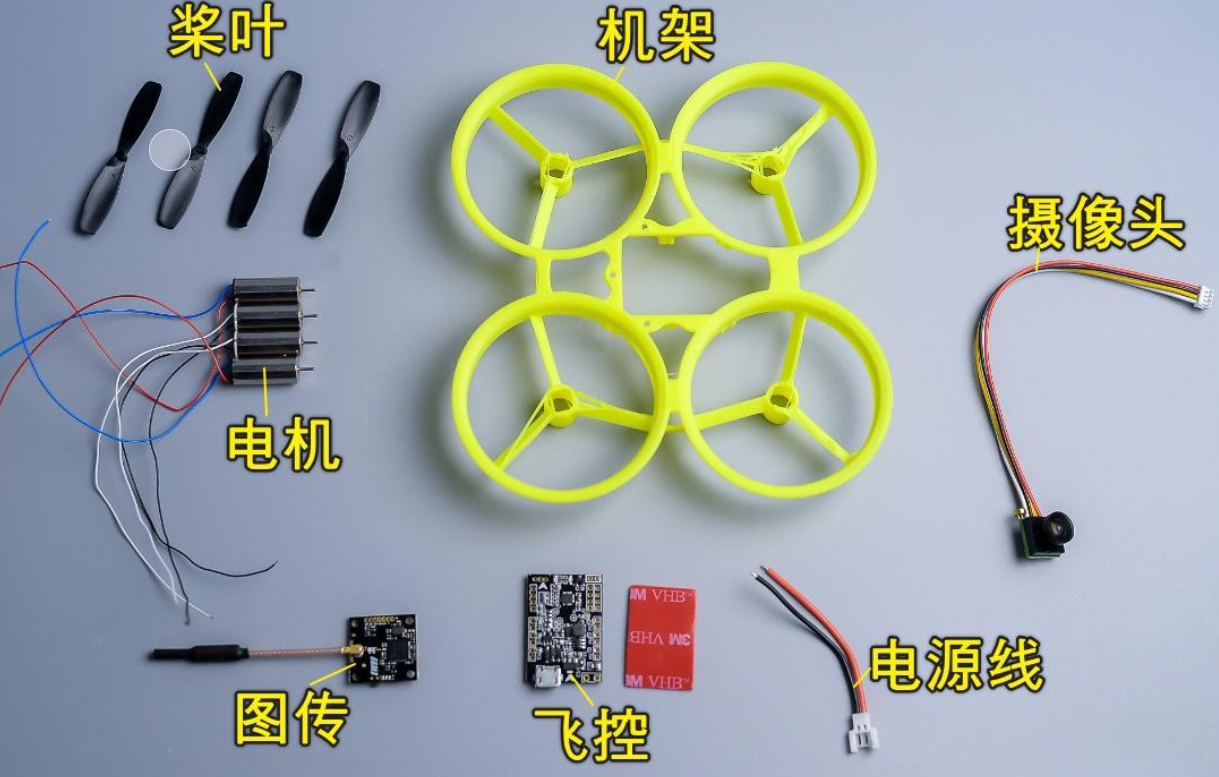

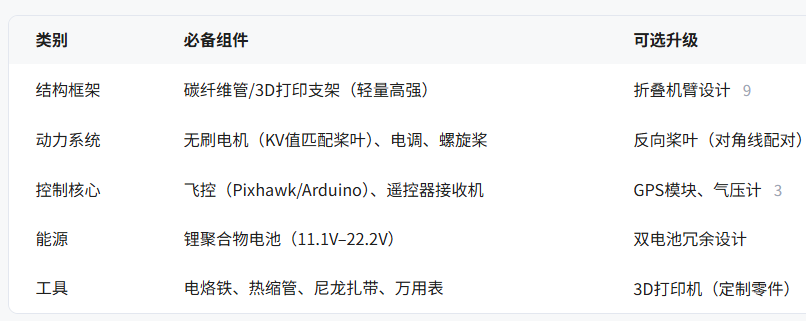

1. 基础材料清单




2. 框架制作方法

   3D打印：使用PLA或ABS材料打印机臂与底座（模型文件可从开源平台下载）；

   手工组装：碳纤维管切割后通过金属连接件固定，需确保对称性（误差＜2mm）。

三、动力与控制系统组装

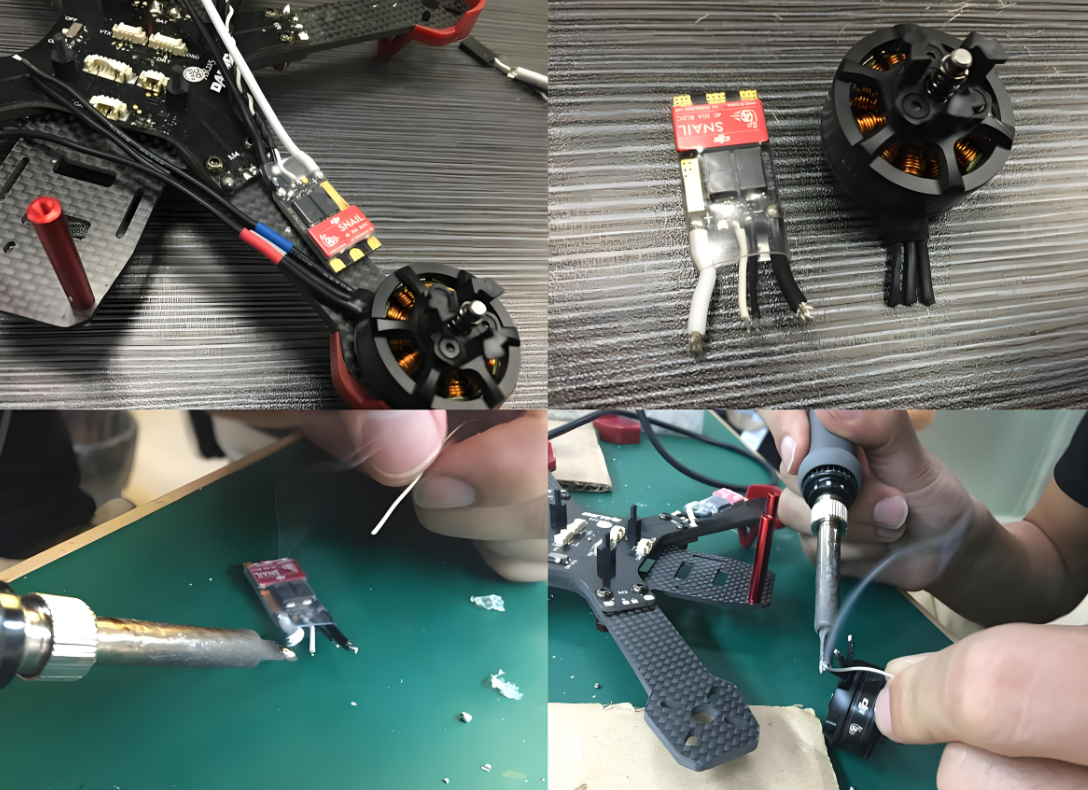

1.电机与电调安装

    将电机固定在机臂末端，通过3.5mm香蕉插头连接电调；

    相位校准：用BLHeli软件测试，对角线电机转向必须相反（防止自旋）。

2.飞控系统集成

    飞控主板置于机身中心，避免震动干扰；

    接线顺序：电调→飞控→接收器（需配置通道映射）；

    扩展传感器：GPS模块远离电机磁场，陀螺仪需软减震处理。

3.供电系统优化

    主电源选用XT60插头，分电板为各模块稳压；

    植保机需独立供电给喷洒系统（降压电调驱动水泵）。

四、调试与试飞

1.地面测试

    短接电调信号线，检查电机是否按指令转动；

    用Mission Planner调参软件校准加速度计与罗盘。

2.飞行参数调整

PID调参：

    P值（比例增益）过高会导致震荡，逐步增加至机身稳定；

    I值（积分增益）修正风速漂移；

    D值（微分增益）抑制高频抖动。

首次试飞在空旷场地，悬停测试续航与稳定性。

3.功能扩展调试

    航拍机测试云台增稳效果；

    植保机调整喷头压力至雾化均匀；

    创意设计（如爬墙无人机需ESP8266模块+定制安卓APP）。

五、创新设计参考

    单电机无人机：通过脉冲控制单电机实现转向（需高精度飞控算法）；

    模块化设计：快拆结构方便更换任务模块（如水质监测传感器）；

    环保材质：木质框架减轻重量（适合微型无人机）。

安全须知

    电池远离金属物防短路，首次飞行戴护目镜；

    遵守当地法规（禁飞区、限高120米）。

通过以上流程，你可定制出满足个性化需求的无人机。若需植保机/竞速机的详细配置表或3D打印文件，可进一步提供专项方案。
